อิฐมวลเบา
คือผลิตภัณฑ์คอนกรีตชนิดใหม่ ผลิตจากวัตถุดิบธรรมชาติ ได้แก่ ปูนซีเมนต์ปอร์ตแลนด์ ทราย ปูนขาว ยิปซั่ม น้ำและผสมพิเศษในอัตราส่วนที่เป็นสูตร Cement Base ซึ่งเป็นสูตรเทคโนโลยี เฉพาะของ Hebel จนได้มาซึ่งคอนกรีตมวลเบา ที่ได้รับมาตรฐานอุตสาหกรรม มอก. 1505-2541 |
|
|
|
 |

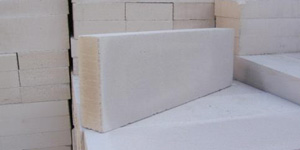

| 1. คอนกรีตมวลเบา Q-CON BLOCK ใช้สำหรับก่อผนัง ได้ทั้งภายใน-ภายนอก ใช้ได้ทั้งผนังรับน้ำหนัก (Load Bearing Wall) และผนังปกติ (Non-Load Bearing Wall) ขนาด 20x60 ซม. ความหนา 7.5, 10, 12.5, 15, 20, 25 ซม. ทำให้ต่อผนัง 1 ตร.ม. ใช้เพียง 8.33 ก้อน |
| ความหนา (ซม.) |
กว้างxยาว (ซม.) |
ก้อน (ตร.ม.) |
กก. (ตร.ม.) |
ก้อน (พาเลท) |
| 7.5 |
20x60 |
8.33 |
46.5 |
200 |
| 10.0 |
20x60 |
8.33 |
62.0 |
150 |
| 12.5 |
20x60 |
8.33 |
77.5 |
120 |
| 15.0 |
20x60 |
8.33 |
93.0 |
100 |
| 20.0 |
20x60 |
8.33 |
127.0 |
70 |
| 25.0 |
20x60 |
8.33 |
155.0 |
40 |
|
|
| 2. คานทับหลังสำเร็จรูป Q-CON (Lintel) เป็นคานทับหลังคอนกรีตมวลเบาเสริมเหล็ก ใช้สำหรับวางพาดในแนวเหนือช่องวงกบประตู-หน้าต่าง ทำให้สามารถก่อผนังเหนือช่องวงกบประตู-หน้าต่างได้ โดยไม่ต้องเทเสาเอ็น-ทับหลัง ช่วยเร่งงานให้เสร็จได้เร็วขึ้น |
| ความหนา (ซม.) |
ความกว้าง (ซม.) |
ความยาว (เมตร) ทุกความหนา |
7.5, 10.0, 12.5,
15.0, 20.0, 25.0 |
20 |
1.20, 1.50, 1.80, 2.10, 2.40,
2.70, 3.00, 3.30, 3.60 |
|
|
| 3. แผ่นผนัง Q-CON (Wall Panel) เป็นแผ่นคอนกรีตมวลเบาเสริมเหล็ก สำเร็จรูปใช้ติดตั้งเป็นผนังภายนอกและภายในอาคาร สามารถรับแรงลมได้สูงสุด 180 กก./ตร.ม. สามารถวางได้ทั้งแนวนอนและแนวตั้ง ความกว้าง 6 ซม. ติดตั้งง่ายและรวดเร็ว เพราะแผ่นมีขนาดใหญ่ น้ำหนักเบาตกแต่งผิวได้หลายแบบ โดยไม่ต้องฉาบปูนเช่น ทำกลิ้งสี Textur |
| ความหนา (ซม.) |
ความยาวสูงสุด (เมตร) |
รับแรงลมได้สูงสุด (กก./ตร.ม.) |
| 10.0 |
3.50 |
150 |
| 12.5 |
4.50 |
300 |
| 15.0 |
5.00 |
500 |
| 17.50 |
5.50 |
500 |
| 20.00 |
6.00 |
500 |
| 22.50 |
6.00 |
500 |
| 25.00 |
6.00 |
500 |
| 27.50 |
6.00 |
500 |
|
|
| 4. แผ่นพื้นและแผ่นหลังคา Q-CON (Floor + Roof Panel) เป็นแผ่นคอนกรีตมวลเบาเสริมเหล็ก 2 ชั้น ใช้ปูเป็นพื้นอาคาร หรือ เป็นพื้นหลังคา สามารถรับน้ำหนักได้ดีทันที โดยไม่ต้องเทคอนกรีตทับหน้าและไม่ต้องมีค้ำยัน ความกว้าง 60 ซม. |
| ความหนา (ซม.) |
ความยาว (เมตร) |
รับน้ำหนักปลอดภัย (กก./ตร.ม.) |
| 10.0 |
2.00-3.00 |
150-500 |
| 12.5 |
2.00-4.00 |
150-800 |
| 15.0 |
2.00-4.50 |
150-1,200 |
| 17.5 |
2.00-5.50 |
150-1,800 |
| 20.0 |
2.00-6.00 |
230-2,400 |
| 22.5 |
6.00 |
230 |
| 25.0 |
6.00 |
230 |
| 27.5 |
6.00 |
430 |
| 30.0 |
6.00 |
550 |
|
|
| 5. แผ่นบันได Q-CON (Staire) เป็นแผ่นลูกขั้นบันไดกึ่งสำเร็จรูป โดยวางพาดกับผนัง 2 ด้าน สามารถใช้สอยกับพื้นที่ห้องใต้บันไดได้ ความหนามาตรฐาน 17.5 ซม. หน้ากว้าง 27-60 ซม. ความยาว 1.00-3.00 เมตร ติดตั้งได้เร็วและแข็งแรง รับน้ำหนักได้มาก ไม่ต้องเทโครงสร้าง คสล. ประหยัดเวลาและต้นทุนค่าก่อสร้าง |
|
| ทำไม Q-CON คุ้มกว่าอิฐมอญ |
| หัวข้อ/รายละเอียด |
อิฐ Q-CON |
อิฐมอญ |
| - ประเภทผลิตภัณฑ์ |
- มีมาตรฐานสูง ผลิตจากวัสดุมีคุณภาพคัดเกรด มั่นคง แข็งแรง อายุการใช้งานยาวนาน |
- ผลิตจากดินเหนียว ตัดได้ขนาดแล้ว น้ำเข้าเตาเผา คุณภาพไม่แน่นอน |
| - ขบวนการผลิต |
- ผลิตจากเยอรมันภายใต้การอบไอน้ำความดันสูง จนกระทั่งเนื้อวัสดุเป็นผลึกแข็งแรงและเบา |
- ทำงานด้วยแรงงานชาวบ้าน ตามชานเมือง ที่มีแหล่งดินเหนียว |
| - มาตรฐานผลิตภัณฑ์ |
- เป็นไปตาม มอก. 1505-2541 ระบุได้รับการยอมรับมาตรฐานสากล |
- สินค้าส่วนใหญ่ไม่ได้มาตรฐานสากล แตกหักง่าย |
| - การขนส่งและการเคลื่อนย้าย |
- บรรจุบนพาเลทไม้ ใช้เครื่องจักร ใช้รถโฟล์กลิฟท์ |
- ขนด้วยแรงงานคนทีละก้อน |
- ราคาค่าติดตั้งต่อพื้นที่ 1 ตร.ม.
- ค่าวัสดุ
- ปูนก่อ |
165 บาท
50 บาท |
70 บาท
90 บาท |
| - โครงสร้างอาคาร |
- น้ำหนัก ( 90 กก./ตร.ม. ) |
- น้ำหนัก ( 180 กก./ตร.ม.) |
| - ความรวดเร็วในการติดตั้ง |
- ก่อได้ 20-25 ตร.ม./วัน |
- ก่อได้ 5-8 ตร.ม./วัน |
| - ขั้นตอนการก่อ - ฉาบ |
- ก่อบาง 2 มม. - ฉาบบาง 1 ซม. |
- ก่อหนา 1.5 ซม. - ฉาบหนา 2 ซม. |
| - ประหยัดไฟจากเครื่องปรับอากาศ |
- ประหยัดกว่า 25% |
- ไม่เป็นฉนวนกันความร้อน |
| - การกันเสียง |
- กันเสียงได้ดี |
- ไม่กันเสียง |
| - ปลอดภัยกว่าเมื่อเกิดเพลิงไหม้ |
- ทนไฟและกันได้นานกว่า 4 ชม. |
- ทนไฟและกันได้นาน 1 ชม. |
| - อายุการใช้งาน |
- นานกว่า 50 ปี |
- นานกว่า 30 ปี |
|
|
| วิธีก่อผนังคอนกรีตมวลเบา |
| 1. |
ทำความสะอาดบริเวณที่จะก่อ แล้วกำหนดระยะตีเส้นแนวก่อให้ถูกต้องและขึงแนวเส้นเอ็น เพื่อช่วยให้ก่อง่ายขึ้น |
| 2. |
เริ่มก่อด้วยการใ้ช้ปูนก่อสำเร็จรูป ป้ายลงไปตามแนวที่จะก่อผนัง |
| 3. |
ใช้ปูนทราย วางลงไปบนปูนก่อที่วางไว้แล้ว เพื่อช่วยปรับระดับพื้นให้ได้แนวระนาบเดียวกัน ความสูงประมาณ 1-5 ซม. จากนั้นใช้ปูนก่อสำเร็จรูปที่ผสมไว้แล้ว ป้ายด้วยเกียงก่อหนาประมาณ 2-3 มม. ตลอดแนวด้านล่างของอิฐบล็อคก้อนแรกและเข้าเสา แล้วยกวางบนปูนทราย ใช้ค้อนยางและระดับน้ำช่วยจัดให้ได้แนวและระดับให้ได้ |
| 4. |
บล๊อคชั้นที่ 2 ให้ก่อด้วยสลับระหว่างแถวชั้นล่าง โดยให้แนวตั้งเหลื่อมอย่างน้อย 10 ซม. |
| 5. |
ปลายก้อนที่ก่อชนเสาโครงสร้างหรือเสาเอ็น จะต้องยึดด้วยเหล็กเส้นกลม 6 มม. ความยาวไม่น้อยกว่า 25 ซม. |
| 6. |
การก่อผนังให้ชนท้องคานหรือท้องพื้นทุกแห่ง โดยเว้นช่องไว้ประมาณ 2-3 ซม. แล้วอุดให้แน่นด้วยปูนทรายตลอดแนวผนังก่อสูงไม่ชนท้องคานหรือท้องพื้นจะต้องทำ คสล. เป็นทับหลัง |
|
|
| คุณสมบัติพิเศษของคอนกรีตมวลเบา |
| 1. |
ประหยัดพลังงานกันความร้อนได้ดี จึงช่วยลดการถ่ายเทความร้อนจากภายนอกสู่ภายในอาคาร ช่วยประหยัดค่าไฟฟ้าจากเครื่องปรับอากาศ |
| 2. |
กันไฟได้นานกว่า 4 ชม. เป็นฉนวนทำให้ทนทานต่อเพลิงไหม้ |
| 3. |
ความหนาแน่น 500 กก./ลบ.ม. น้ำหนักเบากว่าอิฐมอญ 2-3 เท่า และ เบากว่าคอนกรีต 4-5 เท่า ส่งผลทำให้ประหยัดค่าก่อสร้างโครงสร้างอาคารและเสาเข็ม |
| 4. |
ก่อได้เร็วเพราะมีขนาดใหญ่แต่น้ำหนักเบา |
| 5. |
กันเสียงและดูดซับเสียงได้ดี ด้วยคุณสมบัติของการเป็นฉนวน ทำให้กันเสียงได้ดี สามารถช่วยลดทอนความดังของเสียงจากภายนอกอาคารและภายในระหว่างห้อง |
|
